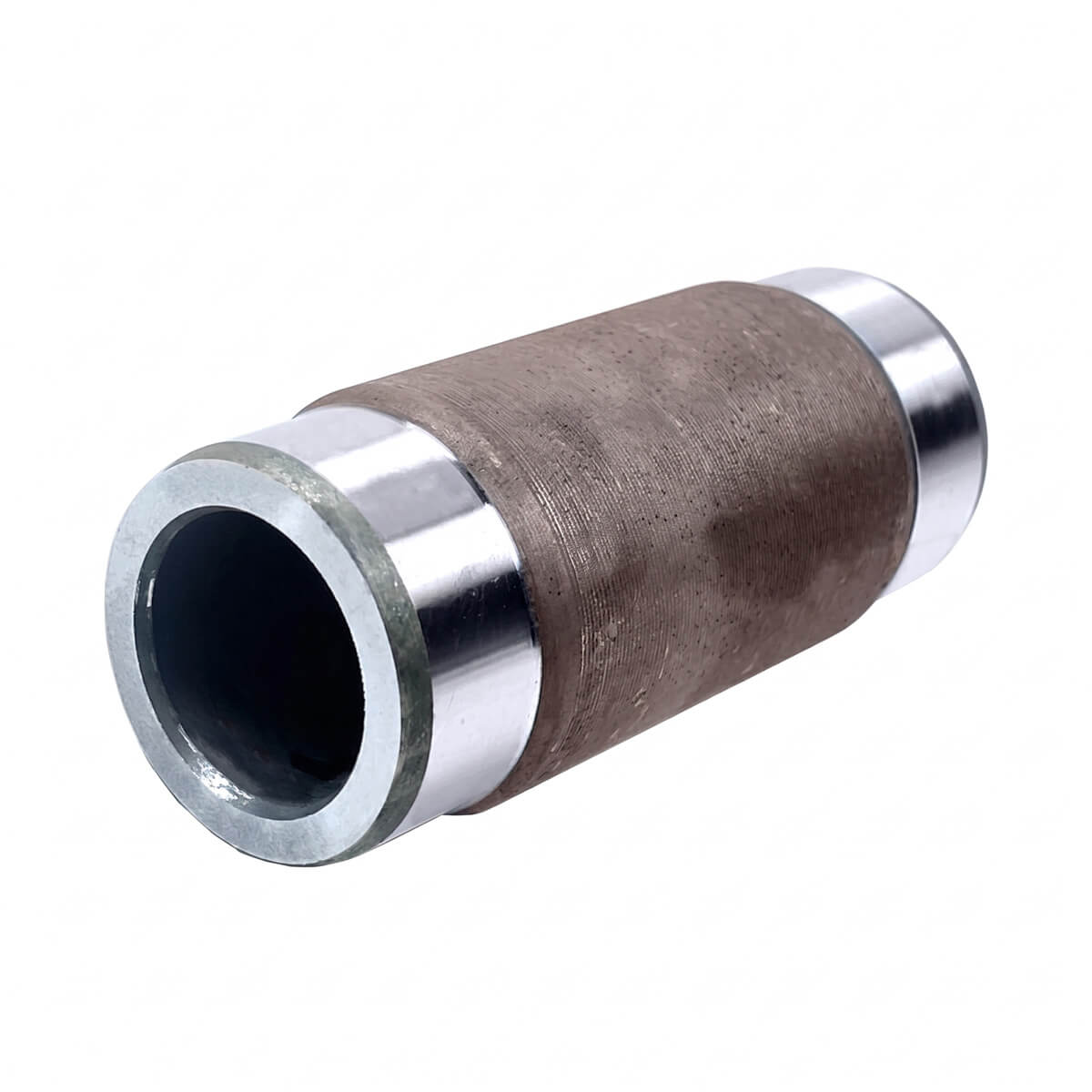

Втулка замыкающая 24-22-4

Втулка замыкающая 24-22-4 применяется для завершения сборки гусеничного полотна и обеспечения возможности его оперативного размыкания на бульдозерах ЧТЗ и ДСТ-Урал. В отличие от основных втулок цепи, данная деталь имеет уменьшенную длину, что позволяет проводить монтаж замыкающего узла без использования стационарного гидравлического пресса.

Технические характеристики и применяемость

Втулка 24-22-4 устанавливается в замыкающую пару звеньев при финальном соединении гусеничной ленты. Использование укороченной модификации втулки в сочетании с замыкающим пальцем обеспечивает удобство обслуживания ходовой части непосредственно на месте работы техники.

• Внутренний диаметр: 45 мм;
• Наружный диаметр: 65 мм;
• Длина: 163 мм;
• Применяемость: Бульдозеры ЧТЗ Т-130, Т-170, Б-10, Б10М, ДСТ-Урал ТМ10.00 ГСТ, ТМ10.11, ТМ10Е ГСТ.

Преимущества своевременного обновления втулок

Использование новой замыкающей втулки 24-22-4 способствует корректной работе всей гусеничной ленты. Это позволяет:

• Поддерживать правильное зацепление. Наружный диаметр 65 мм соответствует профилю зубьев ведущего колеса, что помогает снизить их износ.
• Облегчить сервисное обслуживание. Точные размеры новой детали упрощают процесс соединения концов гусеницы при проведении ремонтных работ.
• Обеспечить надежность шарнира. Отсутствие выработки во втулке помогает избежать лишних люфтов в замыкающем соединении.

Для сборки замыкающего узла также потребуются:

Замыкающая втулка является частью сборочного комплекта. Для полноценного ремонта ходовой части мы рекомендуем сразу подобрать все необходимые сопутствующие элементы:

• Палец замыкающий 24-22-7 – осевой элемент, устанавливаемый внутрь втулки;
• Конус стопорный 22109 и пробка 700-40-5128 – для фиксации пальца в звеньях;
• Проставка 24-22-5 – защищает шарнир от загрязнений;
• Звено левое 50-22-7 и звено правое 50-22-8 – основные несущие детали цепи.

Условия заказа и поставки

Замыкающие втулки постоянно в наличии на нашем складе в Челябинске. Мы работаем с юридическими лицами (НДС 22%) и предоставляем полный пакет закрывающих документов. Отгрузка в транспортные компании – в течение 24 часов. Доставка осуществляется по всей России.
